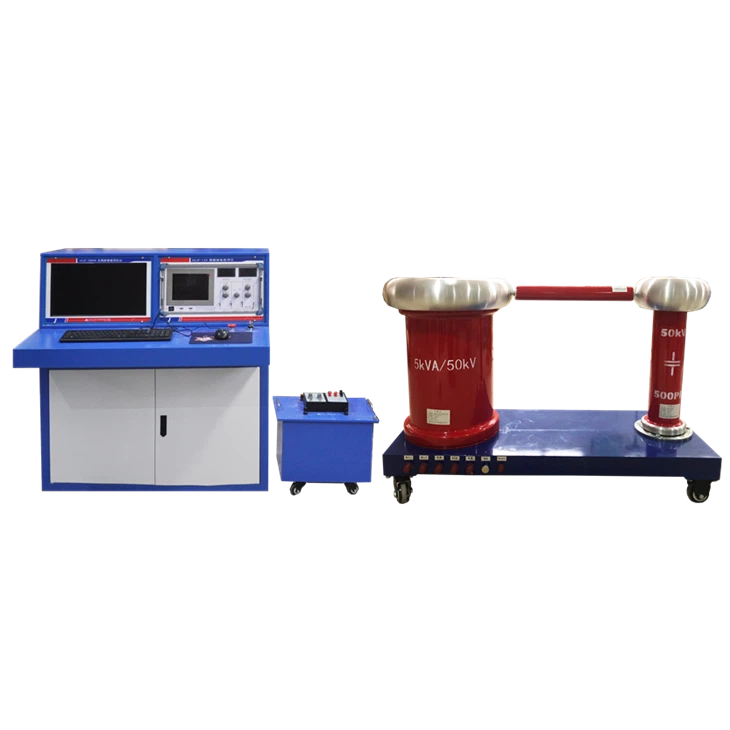

Sistema di test PD da 5 kva 50 KV

Il sistema di test senza scariche parziali a frequenza industriale HYJF-5/50 viene utilizzato principalmente per prove di resistenza alla tensione e prove di scariche parziali di apparecchiature elettriche e materiali isolanti da 10 kV

Componenti principali dell'attrezzatura

Osservazioni: Il sistema viene fornito con un generatore di onda quadra e un'unità di impedenza.

1 Banco di prova senza scariche parziali a frequenza industriale HYJF-5/50 set 1

2 Trasformatori di prova senza scarica parziale HYJF-5KVA/50KV set 1

3 Rilevatore digitale di scariche parziali HYJF-1200 set 1

4 filtri di isolamento HYLB-5KVA set 1

5 condensatori di accoppiamento FRC-50KV set 1

6 Resistore di protezione HYBH-50KV-5KΩ solo 1

Video sul funzionamento del sistema di test PD

Potenza nominale: 5KVA;
Voltaggio in ingresso: 220V 50Hz
Voltaggio in uscita: 0~250 0~50kv regolabile
Frequenza della tensione di uscita: 50Hz
Metodo di controllo: controllo computerizzato completamente automatico
Numero di fasi: monofase
Impedenza di cortocircuito: inferiore o uguale al 5%
Corrente a vuoto: inferiore o uguale al 10%
Livello di rumore del sistema: inferiore o uguale a 65 dB.
La quantità di scarica parziale è inferiore o uguale a 3pC alla tensione nominale.
Livello di isolamento del trasformatore

Parametri tecnici dei componenti principali

Pannello di controllo completamente automatico

1 Nome: banco di prova automatico senza scariche parziali a frequenza industriale
2 Tensione nominale CA 220 V
3 capacità 5kVA
4 Tensione di uscita 0-250V
5 Precisione della tensione ±0,5%
6 Precisione attuale ±0,5%
Macchina di controllo a 7 modalità di visualizzazione 17-pollici
8 Modalità operativa automatica, manuale
9 memorizzazione dati 1000 gruppi
10 Impostazioni di autorizzazione multilivello della password
Sei protezioni lo rendono più sicuro da usare
1 Protezione bassa tensione Protezione corrente di bassa tensione
2 Protezione dall'alta tensione Protezione dalla corrente di alta tensione
3 Protezione da sovratensione ad alta tensione Protezione da sovratensione ad alta tensione
Interfaccia operativa del software
1 Richiesta di informazioni sulla transizione dell'operazione Durante il test automatico, è possibile impostare 5-test a fasi
2 Revisione automatica dei report di produzione, richieste sullo stato della protezione di dati e grafica
3 Grafici delle curve di tensione e tempo Visualizzazione dello stato di funzionamento del circuito primario

Trasformatore di prova a frequenza industriale senza scarica parziale

Modello: HYJF－5KVA/50KV
Struttura: Cilindro isolato, fisso
Numero di fasi: monofase
Frequenza: 50 Hz
Metodo di raffreddamento: ONAN
Capacità nominale: 5KVA
Tensione nominale primaria: 0,20 KV Corrente nominale: 25 A
Tensione di uscita secondaria: 50KV Corrente nominale: 0,1 A
Corrente a vuoto: inferiore o uguale al 5%
Voltaggio di impedenza: inferiore o uguale all'8%
Tasso di distorsione della forma d'onda Inferiore o uguale al 3%
Misurazione della tensione dell'avvolgimento: 100 V. Rapporto della tensione di misurazione: 1:500
Capacità di sovracorrente: nella condizione di corrente nominale del 150% (0,75) per 300S, gli avvolgimenti del trasformatore di prova di sovracorrente non causeranno danni termici o deformazione dell'avvolgimento.
Capacità di sovratensione: la sovratensione a 110℅UH (55KV) per 60S non dovrebbe causare danni all'isolamento del trasformatore di prova. In questo momento, il tasso di distorsione della forma d'onda è inferiore o uguale al 5%.
Livello di isolamento: resistenza alla frequenza di alimentazione finale a bassa tensione 5KV/min
Perdita dielettrica: inferiore o uguale a 0,5%
Quantità di scarico parziale: meno di 5 PC sotto il 100% UH; meno di 3 PC sotto l'80% UH.
Tempo di funzionamento: è consentito il funzionamento per 60 minuti dalla temperatura ambiente al 100% UH e IH, ed è consentito il funzionamento continuo dalla temperatura ambiente all'80% UH e IH.
Test di aumento della temperatura: in condizioni di utilizzo normali, l'aumento della temperatura dell'avvolgimento è inferiore a 65 K e la temperatura della superficie dell'olio è inferiore a 55 K
Protezione: sia il lato primario che quello secondario utilizzano relè di sovracorrente per la protezione da sovracorrente, garantendo la sicurezza delle persone e delle apparecchiature in ogni circostanza.
Materiale di tenuta: lo speciale "metodo di tenuta a doppio strato" viene adottato nel design della struttura di tenuta per garantire che il tempo di servizio del trasformatore di prova non sia inferiore a 15 anni.

Divisore di tensione capacitivo (funge anche da condensatore di accoppiamento)

Modello: FRC-50KV/700PF
Frequenza nominale: 50HZ
Capacità nominale: 700pF
Tensione nominale: 50KV
Rapporto di pressione parziale nominale: 500:1
Perdita dielettrica:<0.2%
Scarico parziale:<3pC at rated voltage, <2pC at 80% rated voltage
Precisione della misurazione: inferiore o uguale a ±1%
Tempo di funzionamento consentito: lo stesso del trasformatore

Centralina di regolazione della tensione

① Una nuova generazione di PC industriali embedded, che utilizzano controllo hardware e software ad alte prestazioni; modalità di funzionamento dello schermo tattile.
② La console adotta due modalità di controllo automatico e manuale. Le due funzioni sono gestite in modo indipendente e gerarchico senza interferire tra loro;
③ Interfaccia completamente in inglese, funzionamento semplice e chiaro, ampia applicazione;
④ Tutti i parametri di test di questo sistema di test possono essere impostati arbitrariamente in base ai requisiti, l'operazione è semplice e chiara, la velocità del test è fluida e i dati visualizzati sono chiari e intuitivi;
⑤ Tutti i parametri di test possono essere impostati in anticipo, il che può ottenere una serie di funzioni di memoria accurata, archiviazione e ripristino della tensione di rottura di scarica ad alta tensione; impostazione automatica del tempo di scansione, memorizzazione automatica di registrazioni dettagliate di tempo, tensione, corrente, ecc. durante il processo di invecchiamento elettrico, che è conveniente Visualizzazione utente;
⑥ Il controllo manuale/automatico di questo sistema di test è dotato di una funzione di temporizzazione cumulativa e può avviare, mettere in pausa e cancellare in modo indipendente;
⑦ Utilizzando una combinazione di tecnologia anti-interferenza hardware e software, offre prestazioni stabili e una forte anti-interferenza.
Specifiche principali

Banda dell'amplificatore

① Fascia bassa: 10KHZ, 20KHZ, 40KHZ opzionale
②Di fascia alta: 80KHZ, 200KHZ, 300KHZ opzionali

4. Regolazione del guadagno dell'amplificatore: sei livelli di regolazione grossolana, il guadagno tra i livelli è 20±1 db; intervallo di regolazione fine Maggiore o uguale a 20 dB.
5. Finestra temporale:
①Larghezza della finestra: intervallo regolabile 15 gradi -150 gradi;
②Posizione della finestra: ciascuna finestra può essere ruotata da 0 gradi a 170 gradi;
③Le due finestre temporali possono essere aperte separatamente o contemporaneamente.
6. Misuratore di portata:
Misuratore digitale: visualizzato con misuratore digitale a 3½ LED
{{0}}.0 errore<±5% (based on full scale)
7. Base dei tempi ellittica:
①Frequenza 50HZ, 100HZ, 150HZ, 200HZ, 400HZ.
② Rotazione ellittica: 30 gradi come passo, è possibile una rotazione di 150 gradi.
③Modalità di visualizzazione: ellisse - linea retta - seno.
8. Voltmetro di prova:
① Gamma: 100KV (espandibile)
② Display: indicazione del voltmetro digitale da 3½
Precisione: migliore di ±5% (basata sul fondo scala)
9. Ha la funzione di tacca zero, utile per l'identificazione di scariche parziali.
10. Volume: 500*500*210 (larghezza*profondità*altezza) mm3
11. Peso: circa 16 kg.
