introduzione al prodotto
Questo dispositivo viene utilizzato principalmente per alcuni prodotti di alimentazione con un livello di tensione inferiore a 35 kV come trasformatori, trasformatori di potenza, interruttori automatici ad alta tensione, accessori per cavi e altri prodotti di test per test di tenuta alla tensione di frequenza industriale e test di ricerca scientifica.

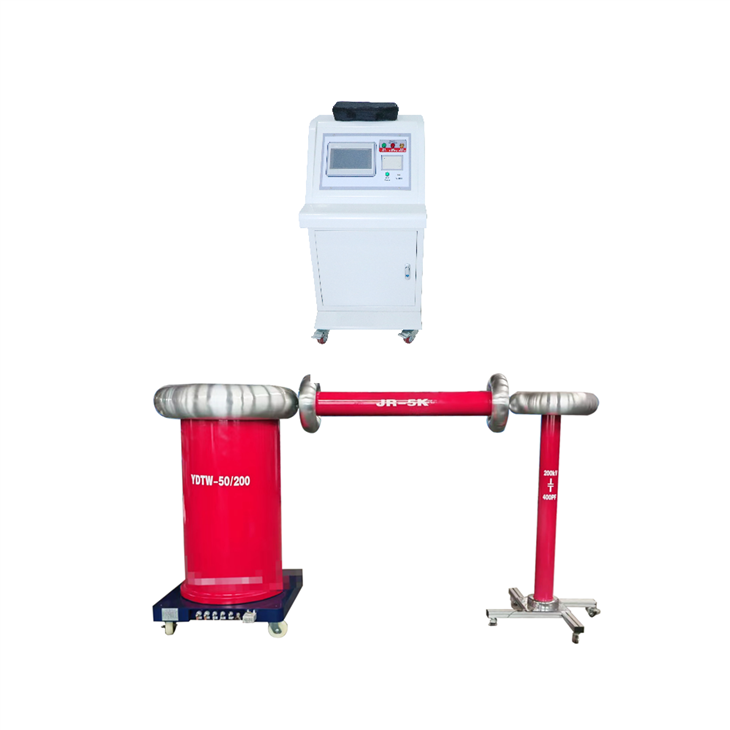

Elenco dispositivi diYDJ-50/200Sistema di test ipoteca AC
Trasformatore di prova YDJ－50/200 1 set
TEDGC{{0}}/0.38/0-0.42 Regolatore di tipo colonna 1 set
Partitore di tensione TAWF-300/200 1 set
GR200-0.25/20Resistenza di protezione della frequenza di alimentazione 1 set
Unità di controllo AC-2000 1 set
Cavi e accessori 1 set
Parametro del prodotto
Wcondizione operativa
Altitudine: inferiore o uguale a 1000 m
Temperatura:－20 gradi -＋40 gradi
RH: inferiore o uguale a 90% (25 gradi)
La forma d'onda della tensione di alimentazione è l'onda sinusoidale effettiva e il tasso di distorsione della forma d'onda è inferiore al 3%
Con un punto di terra affidabile, resistenza di terra <0,5 Ω
Tparametri tecnologici
1．YDJ－50／200trasformatore di prova
Modello: YDJ－50／200
Struttura: tipo cilindro isolato
Fase: monofase
Frequenza: 50Hz
Capacità nominale: 50kVA
Tensione di ingresso nominale:0,4 kV
Corrente di ingresso nominale: 125 A
Tensione di uscita nominale: 200 kV
Corrente di uscita nominale 0,25 A
Tasso di distorsione della forma d'onda in uscita: inferiore o uguale al 3%
La frequenza di alimentazione resiste al livello di tensione: 220 kV/1 min
Tempo di funzionamento: la tensione nominale e la corrente nominale possono funzionare continuamente per 5 minuti; 2/3 della tensione nominale e 2/3 della corrente nominale consentono il funzionamento continuo
Metodo di raffreddamento: autoraffreddamento a bagno d'olio
Struttura: Il guscio isolante è avvolto con filo di vetro epossidico
Aumento della temperatura: <45K
tensione di impedenza: <10%
corrente a vuoto: <8%
2. regolatore di tensione del tipo a contatto
Numero di modello: TEDGC –50／0.38/0-0.42
fase: monofase
frequenza: 50Hz
Capacità nominale: 50kVA
Tensione di ingresso nominale:0,38 kV
Corrente di ingresso nominale: 131,6 A
Tensione di uscita nominale:0-0,42 kV
Corrente di uscita nominale: 119 A
Tasso di distorsione della forma d'onda in uscita: <3%
tensione iniziale: inferiore o uguale a 1%
Tempo di funzionamento: 1,1 volte la tensione nominale per 1 minuto, la tensione nominale e la corrente nominale possono funzionare continuamente per 30 minuti
peso: 146 kg
Cpartitore di tensione aattivivo
Modello:TAWF－300/200
Frequenza nominale: 50 Hz
Capacità standard: 300pF
Tensione nominale: 200kV
Rapporto standard: 1000:1
Errore di misurazione: incluso braccio a bassa tensione, cavo di misurazione, voltmetro digitale Inferiore o uguale a 0,5%
Tipo di struttura: struttura del condensatore in carta oleosa a guscio isolato. È composto da un coperchio superiore, un corpo condensatore, una base mobile, un braccio di bassa pressione
4. Resistenza alla protezione del trasformatoreor
Modello:GR200－0,25/20
Tensione nominale: 200kV
Corrente nominale:0,25 A
Resistenza standard: 20kΩ
Tipo di struttura: il filo smaltato in nichel-cromo è avvolto sul cilindro epossidico e i tubi di collegamento sono configurati su entrambe le estremità per collegarsi al divisore del trasformatore
All'estremità è presente un anello di schermatura, quando il soggetto è scarico, la resistenza di protezione non causerà danni all'isolamento.
5. AC-2000centralina
Modello: AC-2000
Funzione 5.1:
Precisione del misuratore 5.1.1:0.5 (parte di misurazione HV)
5.1.2 impostare la protezione da sovracorrente
5.1.3 tempi di tenuta alla tensione
5.1.4 Il motore CA sincrono viene utilizzato per azionare il regolatore di tensione per regolare la tensione e ha la funzione di protezione su e giù e protezione di apertura a pressione zero.
5.1.5 La console è protetta da una porta di sicurezza da laboratorio
5.1.6 Con la chiusura a tensione zero, testare la funzione di zero automatico del guasto del prodotto
5.1.7 È dotato di un elemento di temporizzazione della tensione e il regolatore tensione-tempo scende automaticamente alla posizione zero
Indicatore 5.1.8:
(1)Voltmetro di uscita ad alta tensione, precisione 0,5
(2)Amperometro di dispersione ad alta tensione, precisione 1.0
(3) Voltmetro di uscita del regolatore di tensione, precisione 1.0
Tparametri tecnologici
1．YDJ－50／200trasformatore di prova
Modello: YDJ－50／200
Struttura: tipo a cilindro isolato
Fase: monofase
Frequenza: 50Hz
Capacità nominale: 50kVA
Tensione di ingresso nominale:0,4 kV
Corrente di ingresso nominale: 125 A
Tensione di uscita nominale: 200 kV
Corrente di uscita nominale 0,25 A
Tasso di distorsione della forma d'onda in uscita: inferiore o uguale al 3%
La frequenza di alimentazione resiste al livello di tensione: 220 kV/1 min
Tempo di funzionamento: la tensione nominale e la corrente nominale possono funzionare continuamente per 5 minuti; 2/3 della tensione nominale e 2/3 della corrente nominale consentono il funzionamento continuo
Metodo di raffreddamento: autoraffreddamento a bagno d'olio
Struttura: Il guscio isolante è avvolto con filo di vetro epossidico
Aumento della temperatura: <45K
tensione di impedenza: <10%
corrente a vuoto: <8%
2. regolatore di tensione del tipo a contatto
Numero di modello: TEDGC –50／0.38/0-0.42
fase: monofase
frequenza: 50Hz
Capacità nominale: 50kVA
Tensione di ingresso nominale:0,38 kV
Corrente di ingresso nominale: 131,6 A
Tensione di uscita nominale:0-0,42 kV
Corrente di uscita nominale: 119 A
Tasso di distorsione della forma d'onda in uscita: <3%
tensione iniziale: inferiore o uguale a 1%
Tempo di funzionamento: 1,1 volte la tensione nominale per 1 minuto, la tensione nominale e la corrente nominale possono funzionare continuamente per 30 minuti
peso: 146 kg
Cpartitore di tensione aattivivo
Modello:TAWF－300/200
Frequenza nominale: 50 Hz
Capacità standard: 300pF
Tensione nominale: 200kV
Rapporto standard: 1000:1
Errore di misurazione: incluso braccio a bassa tensione, cavo di misurazione, voltmetro digitale Inferiore o uguale a 0,5%
Tipo di struttura: struttura del condensatore in carta oleosa a guscio isolato. È composto da un coperchio superiore, un corpo condensatore, una base mobile, un braccio a bassa tensione
4. Resistenza alla protezione del trasformatoreor
Modello:GR200－0,25/20
Tensione nominale: 200kV
Corrente nominale:0,25 A
Resistenza standard: 20kΩ
Tipo di struttura: il filo smaltato in nichel-cromo è avvolto sul cilindro epossidico e i tubi di collegamento sono configurati su entrambe le estremità per collegarsi al divisore del trasformatore
All'estremità è presente un anello di schermatura, quando il soggetto è scarico, la resistenza di protezione non causerà danni all'isolamento.
5. AC-2000unità di controllo (tipo manuale)
Modello: AC-2000
Funzione 5.1:
Precisione del misuratore 5.1.1:0.5 (parte di misurazione HV)
5.1.2 impostare la protezione da sovracorrente
5.1.3 tempi di tenuta alla tensione
5.1.4 Il motore CA sincrono viene utilizzato per azionare il regolatore di tensione per regolare la tensione e ha la funzione di protezione su e giù e protezione di apertura a pressione zero.
5.1.5 La console è protetta da una porta di sicurezza da laboratorio
5.1.6 Con la chiusura a tensione zero, testare la funzione di zero automatico del guasto del prodotto
5.1.7 È dotato di un elemento di temporizzazione della tensione e il regolatore tensione-tempo scende automaticamente alla posizione zero
Indicatore 5.1.8:
(1)Voltmetro di uscita ad alta tensione, precisione 0,5
2)Amperometro di dispersione ad alta tensione, precisione 1.0
(3) Voltmetro di uscita del regolatore di tensione, precisione 1.0
Caratteristica e applicazione del prodotto
1. Il trasformatore di prova è posizionato orizzontalmente, le colonne del nucleo superiore e inferiore, le colonne del giogo sinistro e destro e le colonne del nucleo superiore e inferiore sono dotate di due bobine ad alta tensione e bobine a bassa tensione. Due bobine ad alta tensione, due bobine a bassa tensione e due coppie in parallelo, per rendere la bobina parallela sicura e affidabile, devono controllare la resistenza CC della bobina, il valore di reattanza, le spire e lo spessore dell'isolamento, al fine di controllare questo parametro, propone requisiti più elevati per la produzione di bobine. Quando è necessario l'avvolgimento, gli errori tra le bobine anteriore e posteriore, il numero di spire, il diametro, la larghezza e la carta sono rigorosamente controllati per garantire che i parametri delle bobine superiore e inferiore siano sostanzialmente uguali.
2. Poiché il trasformatore ad alta tensione e piccola corrente ha una struttura isolante spessa ad alta tensione, il calore generato dalla perdita della bobina non è facile da condurre, quindi la densità di corrente del filo di avvolgimento dovrebbe essere ridotta a < 2,2/ mm2 per raggiungere lo scopo di ridurre la perdita di carico del trasformatore.
3. La bobina ad alta tensione è una struttura cilindrica a pagoda per evitare che la bobina si allenti a causa dell'essiccazione sotto vuoto o dei test di scarica a terra. La nostra azienda utilizza uno speciale processo di avvolgimento. La struttura di compressione del canale dell'olio è adottata all'estremità per evitare che la bobina scivoli e si muova.
4. Per garantire che la distorsione della forma d'onda di uscita del trasformatore sia ridotta, la densità del flusso del trasformatore è progettata al di sotto del punto di flesso del foglio di acciaio al silicio e la densità magnetica del nucleo è < 1,5 T. Il nucleo è realizzato in lamiera di acciaio al silicio a grani orientati DQ130-30 di alta qualità, impilata con 45 giunti obliqui completi e tagliata con linee Georgie verticali e orizzontali per garantire la stessa direzione di laminazione. Dopo l'impilamento, il nastro in tessuto epossidico viene pressato e asciugato senza allentarsi.
5. L'intera struttura è il guscio isolante, il cilindro isolante è avvolto da uno stoppino antitorsione, temperatura costante con avvolgimento a pressione, alta densità, piccola corrente di dispersione e non facile da assorbire l'umidità.
6. The main insulation is insulated by 25 # transformer oil, and the sealant pad is produced by aviation technology, which is wear-resistant, temperature-resistant, and pressure-resistant, with a hardness of 70, tensile strength 1Mpa>12, allungamento alla rottura 200, deformazione permanente della compressione dell'aria 35 e deformazione permanente dell'olio del trasformatore immerso 25 # 50.
7. Le materie prime utilizzate nella bobina vengono rigorosamente controllate in fabbrica per garantire che la resistenza CC di ciascun filo di rame sia uguale. Durante l'avvolgimento, il numero di spire della bobina, il diametro del filo, la conduttività del filo, la larghezza, la carta e le dimensioni della bobina devono essere rigorosamente controllati.
Domande frequenti
1. Consegna:Consegna veloce e modalità di trasporto flessibile
2. Pagamento:Scegli i termini di pagamento e la modalità di pagamento che preferisci
3. Servizio di vendita:24-ora di contatto online, scegli il modello giusto di attrezzatura in base alla tua richiesta, offri la migliore offerta, supporta la personalizzazione
4. Periodo di garanzia:Tutte le garanzie di qualità della macchina per un anno e supporto tecnico a vita per te. Risposta online ai problemi tecnici dei clienti.
