introduzione al prodotto
Questa serie di prodotti è composta da strumenti di misura ad alta tensione per uso generale, utilizzati nei sistemi di alimentazione e nelle fabbriche di apparecchiature elettroniche per testare la frequenza dell'alta tensione CA e l'alta tensione CC.

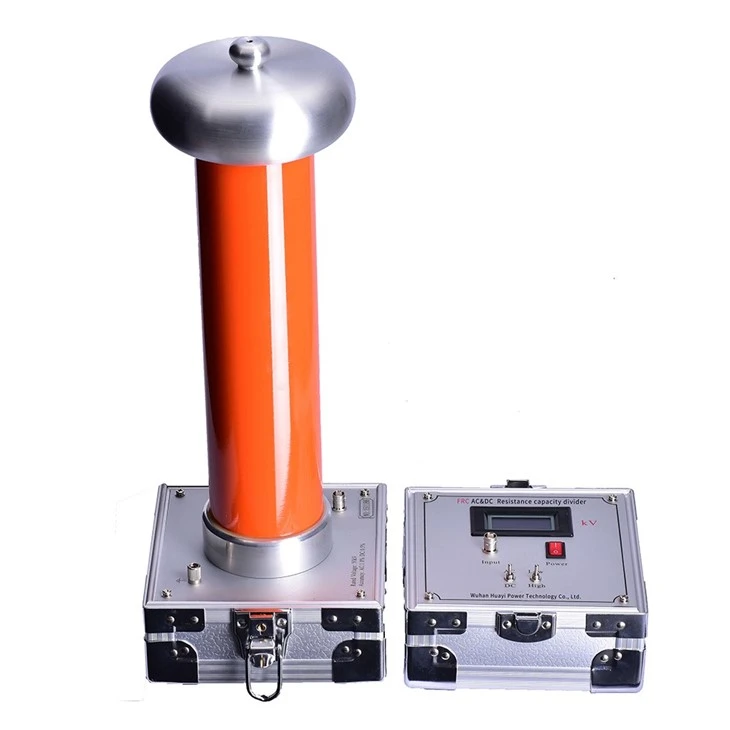

Questo prodotto è composto da una parte di misurazione HV e da uno strumento di visualizzazione LV. Utilizzano un cavo di supporto per la connessione.
Parametro del prodotto
|
Mmodello |
FRC-100KV |
|
Resistenza del partitore |
1200 MΩ |
|
Classe di tensione del partitore di tensione |
CA: 100 kV CC: 100 kV |
|
Misuratore di visualizzazione LVallineare |
Basso:0-20kV Alto:0-100kV |
|
Misurazione AC |
Misurazione del vero valore efficace (RMS) |
|
Precisione |
Corrente alternata: 1,5% Corrente continua: 2,5% |
|
Dielettrico |
Materiale per supporti secchi DuPont USA |
|
Rapporto di divisione |
1000:1 |
|
Cavo coassiale di collegamento |
3m |
|
Temperatura |
0~40 gradi |
|
Umidità relativa |
Inferiore o uguale all'85%RH |
|
Misurare |
180*180*900 |
|
peso |
8KG |
|
Modello |
Voltaggio |
Precisione |
Allineare |
Impedenza (MΩ) |
Lunghezza della linea del segnale |
Dimensioni (mm)3） |
Peso (kg) |
|
FRC-50kV |
CA: 50 kV CC: 50 kV |
Corrente alternata:1.0% CC:0.5% |
Basso:0-20kV Alto:0-50kV |
600 |
3m |
180*180*620 |
6 |
|
FRC-100kV |
CA: 100 kV CC: 100 kV |
Corrente alternata:1.0% CC:0.5% |
Basso:0-20kV Alto:0-100kV |
1200 |
3m |
180*180*900 |
8 |
|
FRC-150kV |
CA: 150 kV CC: 150 kV |
Corrente alternata:1.0% CC:0.5% |
Basso:0-20kV Alto:0-150kV |
1800 |
4m |
250*250*1100 |
15 |
|
FRC-200kV |
CA: 200 kV CC: 200 kV |
Corrente alternata:1.0% CC:0.5% |
Basso:0-20kV Alto:0-200kV |
2400 |
4m |
250*250*1330 |
17 |
|
FRC-300kV |
CA: 300 kV CC: 300 kV |
Corrente alternata: 1,5% CC:1.0% |
Basso:0-20kV Alto:0-300kV |
3600 |
5m |
250*250*1900 |
22 |
Caratteristiche e applicazione del prodotto
1. Alta precisione
Adotta condensatori a film ad alta tensione di precisione e resistori di precisione in vetro smaltato, elevata impedenza di ingresso, riduzione della corrente di prova, basso consumo energetico, miglioramento della precisione di misurazione e della stabilità dello strumento;
Parte di elaborazione del segnale, che utilizza OP ad alte prestazioni per amplificare il segnale, utilizzando la più recente tecnologia di campionamento AD integrale doppio, quattro display a cristalli semiliquidi, la risoluzione più elevata raggiunge 0.001kV, è l'aggiornamento della produzione del misuratore statico ad alta tensione.
2. Buone prestazioni anti-inceppamento
Adotta una speciale tecnologia di schermatura. La superficie dell'anello di equalizzazione è liscia e lucida, migliora efficacemente la distribuzione del campo elettrico attorno all'anello di equalizzazione per prevenire scariche puntiformi, migliora la capacità anti-inceppamento dei dati di misurazione. Il voltmetro adotta una schermatura con struttura interamente metallica chiusa, utilizzando un cavo coassiale di alta qualità che collega il partitore HV al voltmetro, riducendo l'impatto dell'HV sui valori di indicazione, in modo da ottenere elevata stabilità, elevata linearità.
3. Sicuro e affidabile

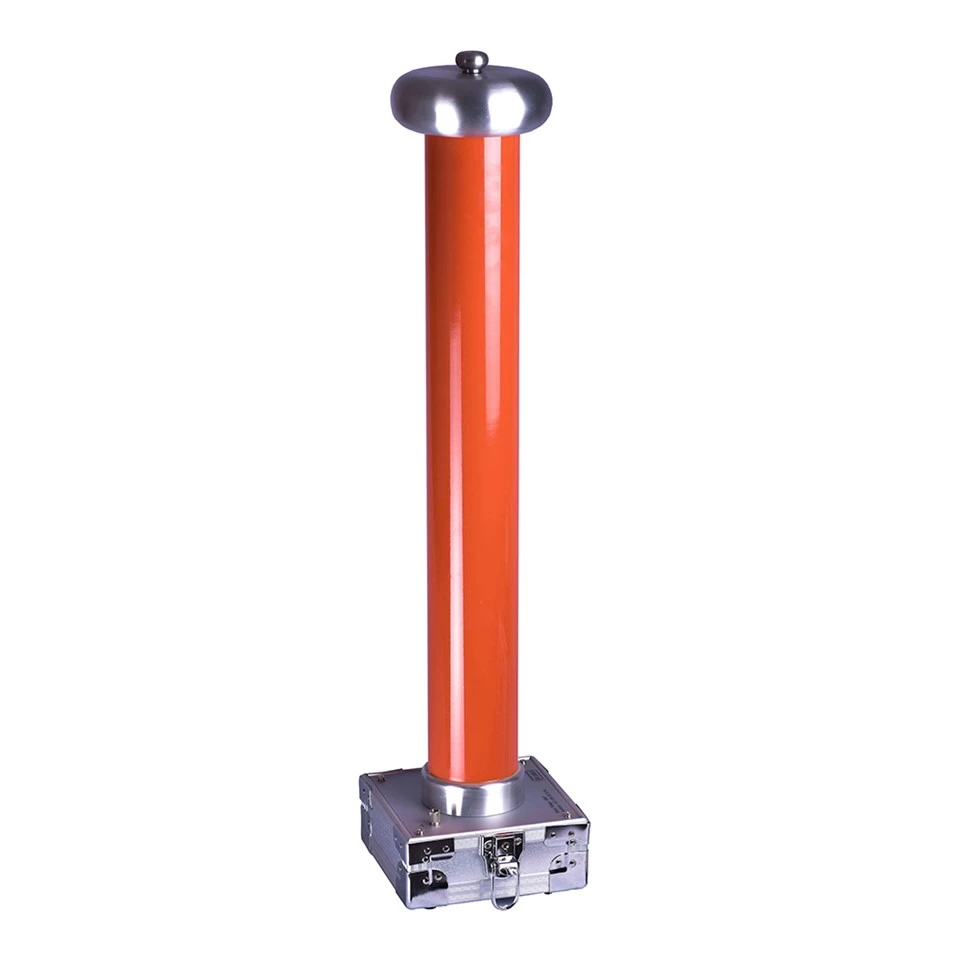

Lo strumento è composto da un partitore ad alta tensione e un voltmetro, partitore ad alta tensione che utilizza materiali di riempimento DuPont, speciale processo di fusione, struttura più piccola, peso più leggero, per ridurre al minimo la scarica parziale interna, maggiore affidabilità. Non vi è alcun problema di perdite. Durante il funzionamento, utilizzare un cavo coassiale di alta qualità per collegare il partitore HV al voltmetro, sicuro e affidabile.
4. Funzionamento semplice
Adotta l'interruttore DIP per commutare alta tensione e bassa tensione, CA e CC, comodo e veloce. Quattro display semi-liquidi mostrano direttamente il risultato della misurazione, semplice e intuitivo. È comodo per i lavori di test in loco.
5. Facile da trasportare
Utilizza una struttura portatile, l'intero telaio con scatola in alluminio può essere facilmente smontato. Di piccole dimensioni, leggero, facile da trasportare, facile da usare.
Dettagli di produzione
Accessorio
|
Numero |
Nome |
Quantità |
|
1 |
Partitore di tensione |
uno |
|
2 |
Strumento di visualizzazione |
uno |
|
3 |
Linea di segnale |
uno |
|
4 |
Cavo di terra |
uno |
|
5 |
Specificazione |
uno |
|
6 |
Rapporto di ispezione |
uno |
|
7 |
Certificazione |
uno |
Qualifica del prodotto
FAQ
1. Consegna:Consegna veloce e modalità di trasporto flessibile
2. Pagamento:Scegli il termine di pagamento e la modalità di pagamento che preferisci
3. Servizio di vendita:24-ora di contatto online, scegli il modello di attrezzatura giusto in base alla tua richiesta, fornisci la migliore offerta, supporta la personalizzazione
4. Periodo di garanzia:Garanzia di qualità di tutte le macchine per un anno e supporto tecnico lift-time per te. Risposta online ai problemi tecnici dei clienti.
