Introduzione al prodotto

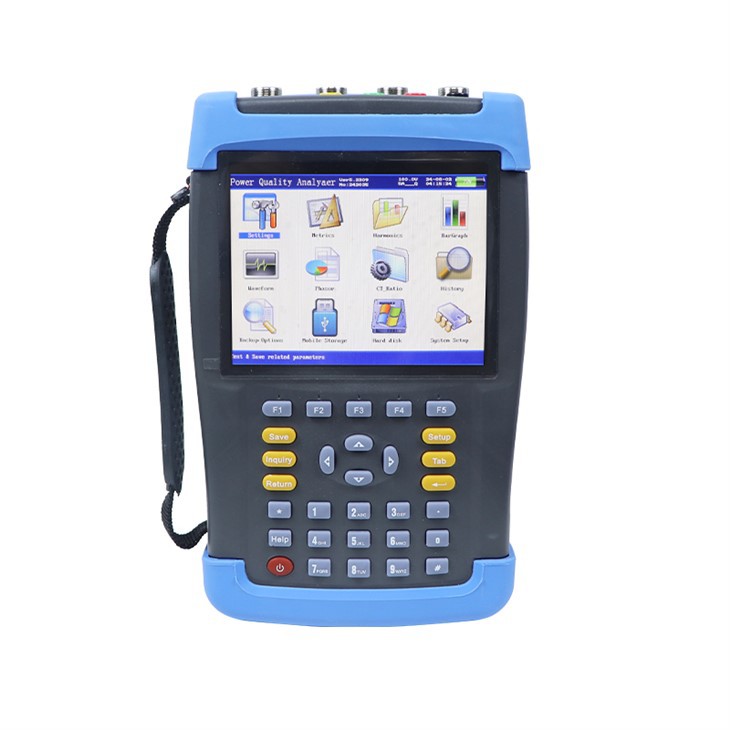

SMG7000 è uno strumento portatile per il rilevamento e l'analisi della qualità della rete elettrica. Può fornire analisi armoniche della qualità dell'energia e altre analisi dei dati ed è dotato di memoria di grande capacità, in grado di raccogliere e rilevare dati a lungo termine per la rete, dotato di software per PC e carica i dati raccolti su un computer per semplici tipi di analisi.
Parametro del prodotto
|
Caratteristiche di ingresso |
Intervallo di test della tensione:0-200V-800V, cambio automatico delle marce |
|
|
Campo di prova attuale |
Morsetti (3 tipi): 5 A/25 A (standard); 100 A/500 A (opzionale); 400 A/2000 A (opzionale) |
|
|
Intervallo del test dell'angolo di fase:0-359,99 gradi |
||
|
Intervallo della frequenza di test:45-65Hz |
||
|
Numero di canali di tensione: tre canali (UA,UB,UC) |
||
|
Canali attuali: 3 canali (IA, IB, IC) |
||
|
Frequenza massima dell'analisi armonica: 63 volte |
||
|
Ciclo di conservazione continua con intervallo massimo di 1 minuto: 18 mesi |
||
|
Precisione |
Parte dei parametri elettrici |
Voltaggio:±0,2% |
|
Frequenza:±0,01 Hz |
||
|
Corrente, potenza: ±0,5% |
||
|
Posizione di fase: ±0,2 gradi |
||
|
Parte della qualità dell'energia |
La tensione fondamentale consente un errore inferiore o uguale a 0,5%FS |
|
|
La corrente fondamentale consente un errore inferiore o uguale a 1%FS |
||
|
Errore del test della differenza di fase tra la tensione e la corrente dell'onda fondamentale: inferiore o uguale a 0,2 gradi |
||
|
Errore di misurazione del rapporto del contenuto di tensione armonica: inferiore o uguale a 0,1% |
||
|
Errore di misurazione del rapporto del contenuto di corrente armonica: inferiore o uguale a 0,2% |
||
|
Errore di squilibrio della tensione trifase: inferiore o uguale a 0,2% |
||
|
Errore di deviazione della tensione: inferiore o uguale a 0,2% |
||
|
Errore di deviazione corrente: inferiore o uguale a 0,2% |
||
|
Temperatura di lavoro |
－10 gradi - +40 gradi |
|
|
Alimentatore in carica |
CA 220 V, frequenza: 45 Hz-55 Hz |
|
|
Dissipazione di potenza dell'host |
Inferiore o uguale a 3VA |
|
|
Tempo di funzionamento massimo della batteria |
Meno o uguale a 10 ore |
|
|
Isolamento |
La resistenza di isolamento della tensione e della corrente in ingresso all'alloggiamento è inferiore o uguale a 100 MΩ |
|
|
La potenza di lavoro assorbita è soggetta a una frequenza di rete di 1,5 kv (valore effettivo) tra gli alloggiamenti, che dura 1 minuto |
||
|
Volume |
320 mm×240 mm×130 mm |
|
|
Peso |
2,0Kg |
|
Caratteristica e applicazione del prodotto
- Lo strumento è utilizzato specialmente per rilevare problemi di qualità dell'energia come distorsione della forma d'onda, contenuto armonico, fluttuazione di tensione, sfarfallio e squilibrio trifase nella rete elettrica. Allo stesso tempo, ha anche la funzione di test dei parametri elettrici e di analisi vettoriale
- Può misurare con precisione tensione, corrente, potenza attiva, potenza reattiva, angolo di fase, fattore di potenza, frequenza e altri parametri elettrici
- È possibile visualizzare il vettore della tensione e della corrente in prova e l'utente può ottenere la connessione corretta dell'apparecchiatura di misurazione analizzando il vettore.
- La corrente viene misurata tramite un trasformatore a pinza. Poiché l'operatore non ha bisogno di scollegare il circuito di corrente quando utilizza il trasformatore di corrente, la misurazione può essere effettuata in modo comodo e sicuro. In base al campo di misurazione dell'utente è possibile selezionare diversi intervalli di tavola di serraggio
- Misurazione e analisi della qualità dell'energia CA fornita dalla rete pubblica al cliente: deviazione di frequenza, deviazione di tensione, fluttuazione di tensione, flicker, squilibrio consentito della tensione trifase e armoniche di rete
- Può visualizzare contemporaneamente la forma d'onda di tensione e corrente monofase e la forma d'onda di tensione e corrente trifase.
- Monitoraggio delle fluttuazioni del carico: misurazione e analisi delle fluttuazioni della qualità dell'energia causate da varie apparecchiature elettriche in diversi stati operativi. Registrazione temporale e memorizzazione di tensione, corrente, potenza attiva, potenza reattiva, potenza apparente, frequenza, fase e altre modifiche nei parametri di potenza
- Regolazione delle apparecchiature elettriche e monitoraggio dinamico del processo operativo, per aiutare gli utenti a risolvere i problemi nel processo di regolazione e funzionamento delle apparecchiature elettriche.
- Può testare e analizzare i parametri dinamici della compensazione reattiva e dei dispositivi di filtro nei sistemi di alimentazione ed effettuare valutazioni quantitative della sua funzione e degli indici tecnici
- È possibile impostare diversi intervalli di memorizzazione per memorizzare continuamente i dati in base all'intervallo di tempo impostato
- Con il potente software di gestione dei dati, i dati di campionamento in tempo reale possono essere caricati direttamente sul computer di gestione in background, in background per un'elaborazione più completa e più rapida
Dettagli dei prodotti
Accessorio
|
Numero di serie |
Nome |
Quantità |
|
1 |
ospite |
uno |
|
2 |
Caricabatterie |
uno |
|
3 |
Linea di test (una rossa, una gialla, una nera, una verde) |
quattro |
|
4 |
Linea di comunicazione |
uno |
|
5 |
Morsetto di corrente |
uno |
|
6 |
Clip a coccodrillo |
uno |
|
7 |
Cassa in lega di alluminio |
uno |
|
8 |
Specifica |
uno |
|
9 |
Rapporto di ispezione |
uno |
|
10 |
Certificazione |
uno |
