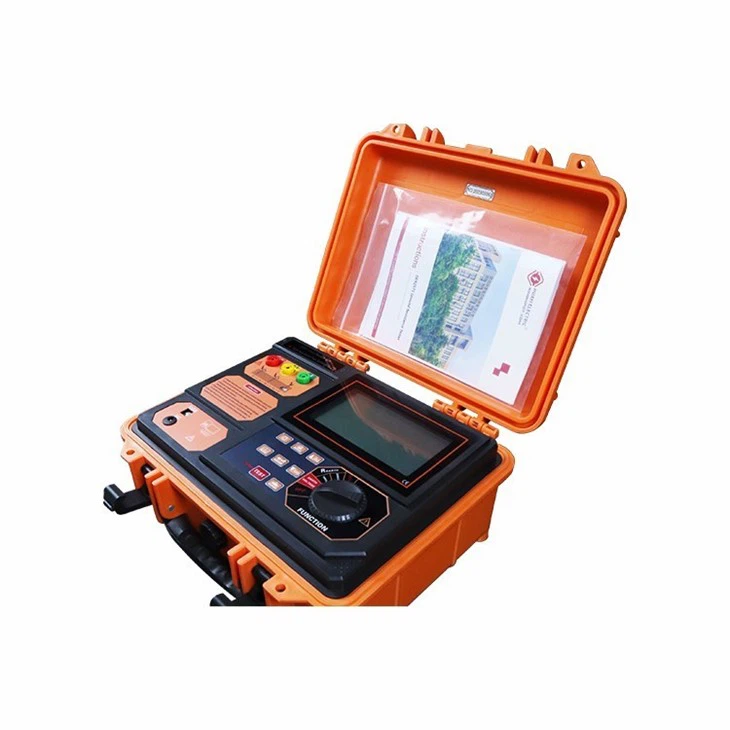

Misuratore digitale della resistenza di terra

Funzione

Misura della resistenza di terra, tensione di terra, bassa resistenza

Alimentazione elettrica

Batteria al litio ricaricabile DC 7,4 V 1,8 Ah, uso continuo completamente carico per circa 8 ore

Luce posteriore

Retroilluminazione dello schermo bianca controllabile, adatta per luoghi poco illuminati

Modalità di misurazione

Metodo di precisione a tre fili e metodo semplice a due fili per misurare la resistenza di terra

Metodo di misurazione

Metodo a due e tre fili: metodo del convertitore di corrente nominale

Tensione verso terra: RMEAN (PE)

Allineare

Resistenza di terra: 0.000Ω-3000Ω

Voltaggio di terra: CA 0.0-100V(50Hz/60Hz)

risoluzione

0.001Ω; 0.1V

Precisione

Resistenza di terra:±2% lettura±0.05Ω (0~30Ω)

±2%lettura±5cifre(30~3000Ω)

1. Resistenza di terra ausiliaria 100Ω±5%, tensione a terra <5V

2. Quando la tensione di disturbo è 5 V, errore inferiore o uguale a ±5% lettura ± 5 cifre

Tensione di terra: ±2% lettura±3 cifre (50Hz/60Hz)

Testare la forma d'onda della tensione

Onda sinusoidale

Frequenza di prova

128Hz/111Hz/105Hz/94Hz (opzione automatica)

Corrente di prova di cortocircuito

CA 20 mA massimo

Tensione di prova a circuito aperto

CA 40 V max

Modalità di visualizzazione

Display LCD

Dimensioni dell'LCD

Display LCD 128 mm×75 mm124 mm×67 mm

Misurare

Ospite: 320 mm × 270 mm × 145 mm

Confezione esterna: 400 mm×245mm×335mm

Filo di prova

3 pezzi: rosso 15 m, giallo 10 m, verde 5 m ciascuno

Filo di prova semplice

2 pezzi: rosso 1,6 m, nero 1,6 m

Picchetto di terra ausiliario

2 pezzi: φ10 mm × 150 mm

Misurare il tempo

Tensione a terra: circa 2 volte/s; resistenza di terra: 3 S/tempo

Misurare i tempi

Oltre 5000 volte (test di cortocircuito, test una volta, arresto per 30 secondi e test di nuovo)

Tensione di linea

Test CA inferiore a 100 V

USB

Con l'interfaccia USB, la memorizzazione dei dati può essere caricata sul computer tramite il software dati, salvata e stampata

Linea USB

Linea USB*1,1,5 m

Conservazione dei dati

Segnale "ATTESA".

Archiviazione dei dati

2000 gruppi, indicatore "MEM", se pieno indicazione "FULL".

Peso

Metro: 2,645 kg (batteria inclusa)

Peso totale: 5,95 kg (pacchetto incluso)

Condizione di lavoro

-10 gradi -40 gradi; 80%rh sotto

Condizioni di conservazione

-20 gradi -60 gradi ;70%rh sotto

Protezione da sovraccarico

Misurazione della resistenza di terra: CE,PE AC 280V/3S

Resistenza di isolamento

20 MΩ sopra (tra il circuito e l'alloggiamento 500 V)

Tenuta alla tensione

CA 3700 V/rms (da pannello a custodia)

IEC61326(EMC)

Standard

IEC61010-1(CAT Ⅲ 300 V,CAT IV 150 V, classe di inquinamento 2);IEC61010-031;IEC61557-1(resistenza di terra);JJG 366-2004

Metro

1

Borsa

1

Picchetto di terra ausiliario

2

Linea di prova

3(rosso 15m;giallo 10m;verde 5m)

Linea di prova semplice

2 (rosso 1,6 m; verde 1,6 m)

Caricabatterie, cavi di ricarica

1 set

Software di dati

1

Rapporto/manuale di ispezione

1
