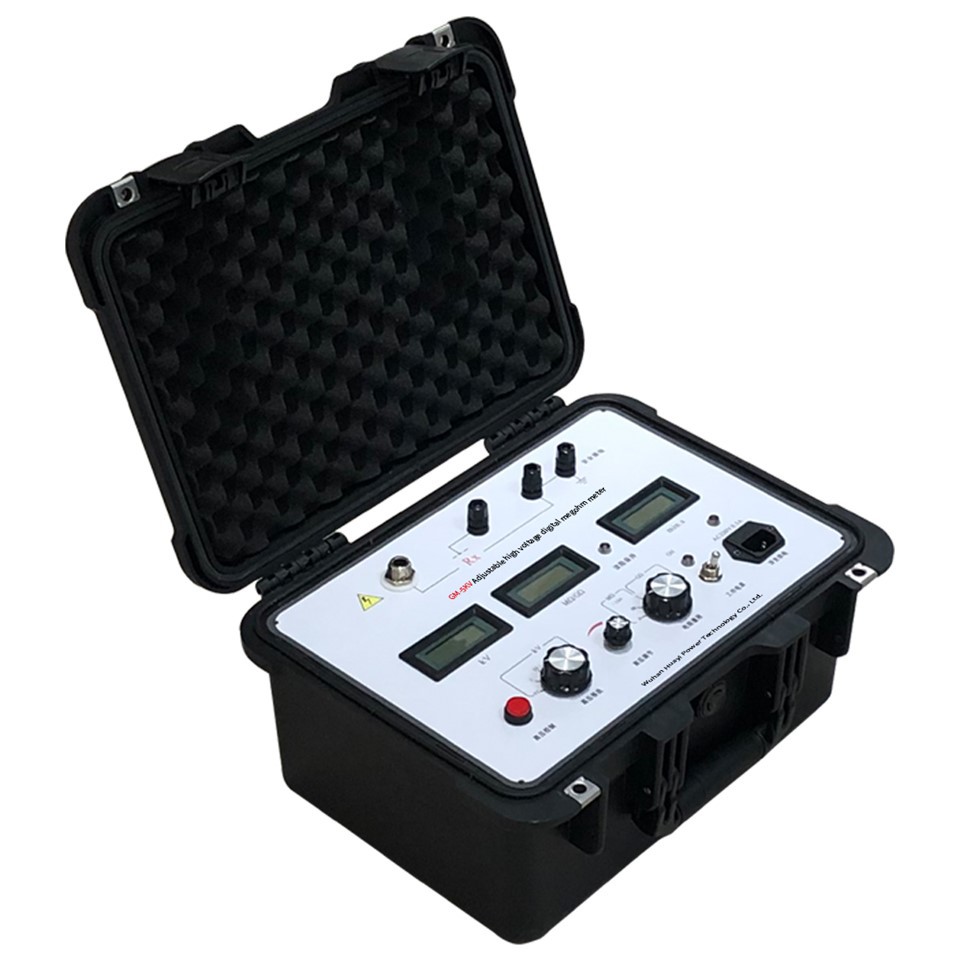

Introduzione al prodotto
È adatto per testare le caratteristiche di resistenza dell'isolamento elettrico di sottostazioni ad alta tensione, centrali elettriche, cavi di alimentazione remoti, cavi interrati, ecc. Lo strumento combina i vantaggi dei circuiti analogici, dei circuiti digitali e del funzionamento meccanico e ha raggiunto la posizione di leader in la tensione di uscita, la corrente di uscita, il campo di misurazione, la precisione di misurazione e la capacità anti-interferenza.
Parametro del prodotto
Specifiche del prodotto
|
Modello |
Tensione di misura |
Precisione della tensione |
Corrente di cortocircuito |
|
GM-5kV |
{{0}}.1,0.25,0.5,1,2.5,5kV |
±(5%+10V) |
10 mA |
|
GM-10kV |
{{0}}.25,0.5,1,2.5,5,10kV |
±(5%+10V) |
10 mA |
|
GM-15kV |
0.5,1,2.5,5,10,15kV |
±(5%+10V) |
10 mA |
|
GM-20kV |
0.5,1,2.5,5,10,20kV |
±(5%+10V) |
10 mA |
Portata e precisione
|
Allineare |
Campo attivo di misurazione della resistenza |
Precisione |
|
20MΩ |
0.01-19.99MΩ |
±(5%+3d) |
|
200MΩ |
5.0-199.9MΩ |
±(5%+3d) |
|
2GΩ |
0.05-1.999GΩ |
±(5%+3d) |
|
20GΩ |
0.5-19.99GΩ |
±(5%+3d) |
|
200GΩ |
5.0-199.9GΩ |
±(10%+3d) |
|
2000GΩ |
50-1999GΩ |
±(20%+10d) |
|
Tensione calibrata con intervallo MΩ 0,5 kV, tensione calibrata con intervallo GΩ 2,5 kV |
||
|
Testare l'intervallo di tensione per garantire la precisione della misurazione della resistenza: 20% sopra il valore nominale dell'intervallo di tensione |
||
|
Quando la tensione è superiore a 8 kV, per misurare con precisione la resistenza superiore a 20 GΩ, i conduttori degli elettrodi ad alta tensione esposti all'aria devono essere schermati per evitare l'impatto della ionizzazione dell'aria |
||
|
Gamma 2000GΩ come riferimento, utilizzata in un ambiente asciutto con umidità relativa inferiore al 70%. |
||
Parametro tecnologico
|
Grado di tensione di prova |
0.5kV,1kV,2.5kV,5kV,10kV,20kV |
|
|
Precisione della tensione di prova |
±(5%＋10V) |
|
|
corrente di cortocircuito |
Valore tipico 10mA |
|
|
Resistenza alle interferenze del campo elettrico |
2 mA (50/60 Hz) |
|
|
Funzione di allarme |
Il cronometro mostra un valore massimo di 19 minuti e 59 secondi, 20 minuti in un ciclo, Un segnale acustico per 15 secondi, 60 secondi al minuto, un breve allarme sonoro e una lettura della resistenza mantenuta per 3 secondi, Quando la resistenza misurata è inferiore al limite inferiore di entro l'intervallo, verrà utilizzato un allarme sonoro continuo quando la lettura non è valida |
|
|
Display |
Misuratori LCD digitali, visualizzano rispettivamente la tensione di prova, la resistenza e il tempo |
|
|
Alimentazione elettrica |
Batteria ricaricabile interna Ni-MH da 1,2 V/2000 mAh, 10 pezzi, alimentazione DC 12 V. CA (50/60 Hz) 220 V collega l'ingresso per caricare o mantenere la batteria |
|
|
Condizione di servizio |
Temperatura:﹣20 gradi -﹢40 gradi |
Umidità relativa:20%-90% |
|
Dimensione (L×W×H) |
315×240×180mm3 |
|
|
Peso |
5,5 kg |
|
Caratteristica e applicazione del prodotto
1. Con una forte capacità di interferenza del campo antielettrico fino a 2 mA (50 Hz), è adatto per una sottostazione da 500 kV senza smontare il cavo per testare la resistenza di isolamento di un trasformatore su larga scala da 500 kV.
2. The short-circuit current of test power>5 mA, massimo fino a 15 mA. Essere adatto per testare alta capacità e alta induttanza.
3. Ampio intervallo di resistenze da 0,5 MΩ ~ 1999 MΩ. Con alta risoluzione, con letture accurate.
4. Ampio intervallo di tensione: 0,5 kV, 1 kV, 2,5 kV, 5 kV, 10 kV, 20 kV, puoi regolare facilmente la tensione da 0 V al valore desiderato.
5. Con la funzione di cronometraggio, ricordare agli utenti di registrare e analizzare l'indice di assorbimento e polarizzazione del target misurato.
Accessorio
|
Numero di serie |
Nome |
Quantità |
|
1 |
Mainframe |
uno |
|
2 |
Cavo ad alta tensione |
uno |
|
3 |
Linea di collegamento |
due |
|
4 |
Resistore di riferimento |
due |
|
5 |
Linea di alimentazione CA 220 V |
uno |
|
6 |
Specifica |
uno |
|
7 |
Rapporto di ispezione |
uno |
|
8 |
Certificazione |
uno |
