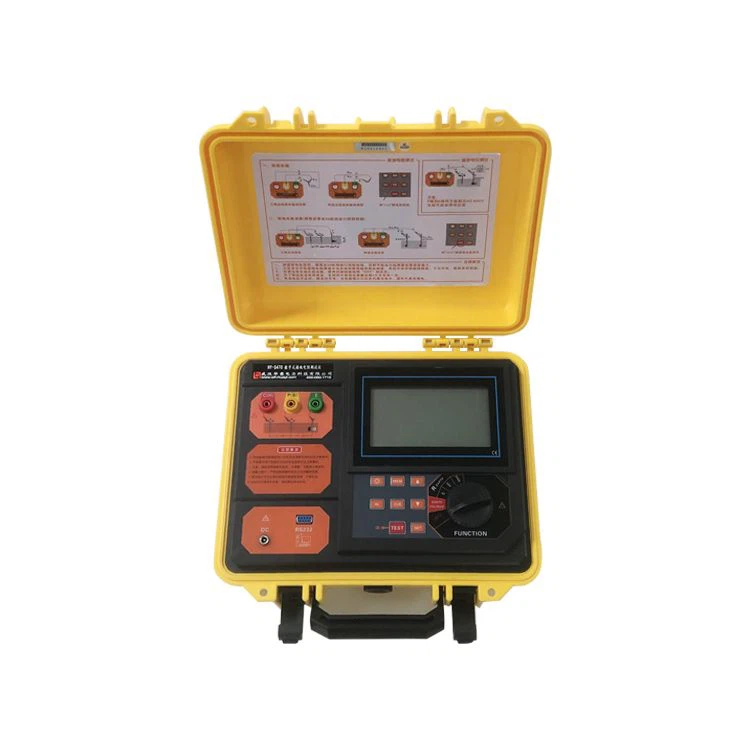

Pinza sul tester di resistenza di terra

Funzione

Resistenza di terra, resistività del suolo, resistenza CC, resistenza ON, resistenza equipotenziale, tensione di terra, corrente CA, misurazione della corrente di dispersione

Energia

Batteria di ricarica CC 7,4 V 1,8 Ah

Metodo di prova

Metodo di precisione a quattro fili, a tre fili, semplice a due fili, metodo di selezione, metodo a doppio morsetto per misurare la resistenza di terra

Metodo di prova

2-3-4-metodo filo: metodo di cambio dei poli, corrente di misurazione del cortocircuito 20 mA max

Metodo di selezione: metodo di cambio polo, corrente di misurazione del cortocircuito 20 mA max

Metodo a doppio morsetto: metodo di misurazione dell'induttanza reciproca senza contatto, misurazione della corrente 1 mA max

Resistività del terreno: Metodo del quadrupolo

Resistenza CC: metodo di cambio dei poli

Corrente CA: raddrizzatore del valore medio (morsetto)

Verso terra: raddrizzamento del valore medio (tra le interfacce P(S)-ES)

Allineare

{{0}}metodo filo (Re), resistenza CC: 0,000Ω-30000Ω

Metodo di selezione (Re):0.00Ω-3000Ω

Metodo del doppio morsetto (Re):0.01Ω-200Ω

Resistività del suolo (ρ):0.00Ωm-9000kΩm

Voltaggio di terra (50Hz/60Hz): CA 0,0-100,0 V

Corrente CA (50Hz/60Hz): CA 0,00mA-600,0A

Risoluzione

{{0}}metodo filo (Re), resistenza CC:0.001Ω(0.000Ω{{ 5}}.999Ω),0.01Ω(30.00Ω-299.99Ω),0.1Ω(300.0Ω-2999.9Ω),1Ω(3000Ω-30000Ω )

Metodo di selezione (Re):{{0}}.01Ω(0.00Ω-29.99Ω),0.1Ω(30.0Ω{ {10}}.9Ω),1Ω(300Ω-3000Ω)

Metodo del doppio morsetto (Re):{{0}}.01Ω(0.01Ω-0.99Ω),0.1Ω(1.0Ω-29 .9Ω),1Ω(30Ω-200Ω)

Resistività del terreno (ρ):{{0}}.01Ωm(0.00Ωm-99.99Ωm),0. 1Ωm(100.0Ωm-999.9Ωm),1Ωm(1000Ωm-9999Ωm),10Ωm(10.00kΩm -99.99kΩm),100Ωm(100.0kΩm{{23 }}.9kΩm),1kΩm(1000kΩm-9000kΩm)

Voltaggio di terra (50Hz/60Hz): 0,1 V

Corrente CA (50Hz/60Hz): 0,01 mA

Precisione

{{0}}metodo filo (Re), resistenza CC (R-):±2% lettura±0.05Ω (0.000Ω{{ 7}}.999Ω),±2%lettura±3cifre (30.00Ω-299.99Ω),±2%lettura±3cifre (300.0Ω{{19} },9Ω),±4%lettura±3cifre (3,000kΩ-30,00kΩ)

Ri:1. quando errore aggiuntivo rC max o rP max Inferiore o uguale a ±5% lettura±5 cifre. (rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)

2. 5VArrore aggiuntivo quando si interferisce con la tensione Inferiore o uguale a ±5%lettura±5cifre.

Selezione del metodo per misurare la resistenza di terra (Re):±2%lettura±5cifre(0.00Ω-29.99Ω),±2%lettura±3cifre(3{{9} }.0Ω-299.9Ω),±2%lettura±3cifre (300Ω-3000Ω)

Misurare la resistenza di terra utilizzando il metodo del doppio morsetto (Re):±10%rdg±5dgt(0.01Ω-100Ω),±20%rdg±5dgt(101Ω-200Ω)

resistività della terra (ρ): dipende dalla precisione della misurazione di R(ρ=2πaR a:1 m-100m;π=3.14)

Tensione di terra (50 Hz/60 Hz): ±2% lettura±3 cifre

Corrente CA (50 Hz/60 Hz): ±2%lettura±3cifre

Frequenza di prova

128 Hz/111 Hz/105 Hz/94 Hz (frequenza di selezione automatica) Forma d'onda della tensione di prova onda sinusoidale

Display

LCD a 6 bit con retroilluminazione

Misurare

Metro: 320 mm × 275 mm × 145 mm

Morsetto corrente:220mm×100mm×27mm

Dimensioni dell'imballaggio

Imballaggio esterno: 400 mm × 245 mm × 335 mm

Linea di prova

Rosso 15m, nero 15m, giallo 10m, verde 10m

Calibro della pinza amperometrica

φ52mm; 1000:1; cavo del morsetto: 2 m

Peso

host: 2,66 kg (batteria inclusa) peso totale: 7,87 kg (incluso cavo di prova, pin di messa a terra, imballaggio)

Standard

IEC61010-1(CAT Ⅲ 300 V, CAT IV 150 V, classe di inquinamento 2)

IEC61010-031;IEC61557-1(resistenza di terra)

IEC61557-5(resistività di terra);JJG 366-2004(misuratore di resistenza di terra)

JJG 1054-2009(Misuratore di resistenza di terra a pinza) IEC61326(EMC)

Numero

Nome

Quantità

1

Tester di resistenza di terra a pinza

uno

2

Borsa degli attrezzi

uno

3

Bastoncini macinati

quattro

4

Cavi di prova

2 (rosso 1,6 m; nero 1,6 m)

5

Caricatore USB, cavo di ricarica

uno

6

Morsetto di corrente

due

7

CD del software

uno

8

Specifica

uno

9

Rapporto di ispezione

uno

10

Certificazione

uno
